La fabrication d’une carte en relief, étape par étape
La première fois que j’ai visité un atelier de fabrication de cartes en relief, j’ai été frappé par le contraste entre la simplicité apparente du produit fini et la complexité du processus. Une carte en relief, c’est du PVC chauffé et moulé. Mais derrière cette phrase se cachent des données topographiques traitées au mètre près, un moule usiné avec précision, une impression offset calibrée, et un thermoformage qui ne pardonne pas l’approximation. Je t’explique comment ça se passe.
Étape 1 : les données topographiques
Tout commence par les données d’altitude. Les fabricants utilisent des modèles numériques de terrain (MNT), des fichiers informatiques qui contiennent l’altitude de chaque point du territoire. En France, l’IGN fournit des MNT avec une résolution allant jusqu’à 1 m (RGE Alti), mais pour les cartes en relief, une résolution de 25 m ou 50 m est généralement suffisante, compte tenu de l’échelle de la carte finale.
Ces données sont traitées par un logiciel qui convertit les altitudes en un profil 3D à l’échelle de la carte. C’est à ce stade que l’exagération verticale est appliquée. Si le facteur d’exagération est de 2, chaque altitude est doublée dans le modèle 3D. Le logiciel lisse aussi les transitions pour éviter les artefacts (des creux ou des bosses parasites qui n’existent pas dans la réalité).
Étape 2 : la fabrication du moule
Le modèle 3D numérique sert à fabriquer un moule physique. Historiquement, les moules étaient sculptés à la main dans du plâtre, couche par couche. Aujourd’hui, ils sont usinés par commande numérique (CNC) dans un bloc de résine, d’aluminium ou de matériau composite.
L’usinage CNC suit le modèle 3D au dixième de millimètre près. La fraise creuse les vallées, laisse les crêtes en saillie, sculpte les pentes et les falaises. Le résultat est un moule en négatif : les montagnes sont en creux et les vallées en bosse, parce que la carte sera moulée dessus.
Concrètement, un moule pour une carte de France au 1/1 000 000 mesure environ 60 x 50 cm. Le Mont-Blanc y apparaît comme un creux de 1 à 2 cm de profondeur (selon l’exagération verticale). Les plaines sont quasi plates. C’est un objet fascinant à voir en soi.
Étape 3 : l’impression de la cartographie
Pendant que le moule est usiné, la cartographie est préparée séparément. La carte (noms de villes, routes, forêts, cours d’eau, courbes de niveau) est dessinée ou adaptée pour l’échelle choisie. Pour les cartes IGN en relief, c’est la cartographie officielle IGN qui est utilisée. Pour les cartes 3DMap, c’est une cartographie propre à l’éditeur.
La cartographie est ensuite imprimée sur une feuille de PVC plate, en impression offset ou en impression numérique grand format. L’impression doit être précise car elle sera déformée lors du thermoformage : les zones de montagne seront étirées (le PVC s’amincit en se moulant sur le relief), les zones de plaine resteront quasiment inchangées. Les cartographes compensent cette déformation en pré-déformant la carte avant impression.
Ce calage entre la carte imprimée et le relief moulé est l’étape la plus critique du processus. Un décalage de quelques millimètres et un nom de ville se retrouve dans la mauvaise vallée.
Étape 4 : le thermoformage

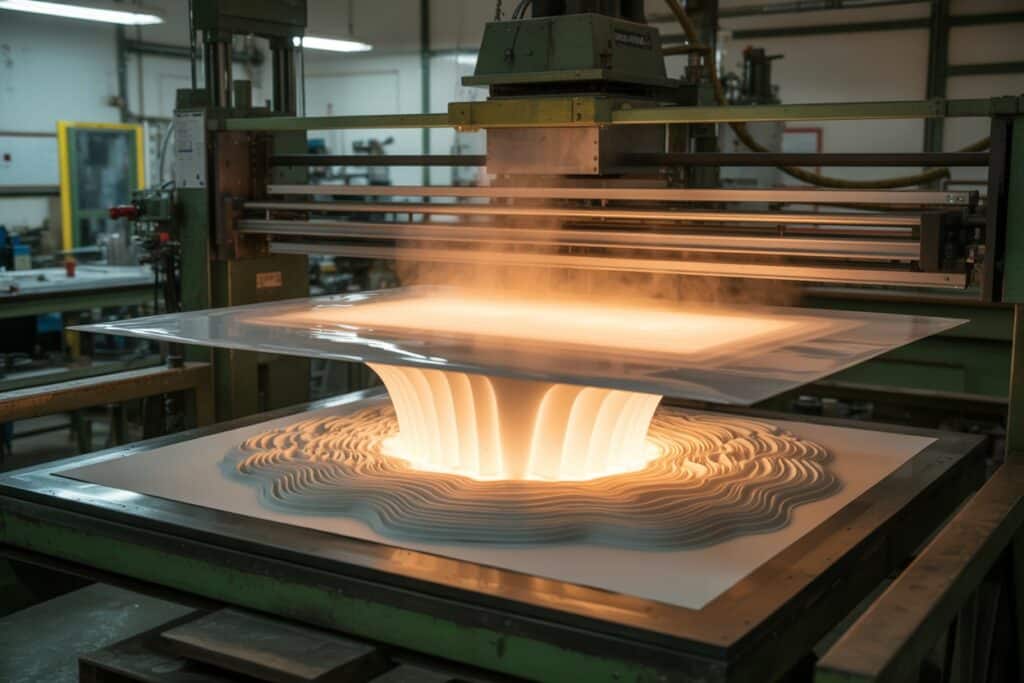

Le thermoformage est le coeur du processus. La feuille de PVC imprimée est chauffée jusqu’à ce qu’elle devienne souple (entre 120 et 180 degrés Celsius selon l’épaisseur et la composition du PVC). Elle est ensuite plaquée sur le moule par aspiration sous vide.
Le vide tire le PVC dans tous les creux du moule, épousant le relief avec précision. Les montagnes sortent en bosse, les vallées en creux. L’ensemble refroidit en quelques minutes et le PVC retrouve sa rigidité, conservant la forme du relief de manière permanente.
Ce que je trouve fascinant dans ce procédé, c’est l’étirement différentiel du PVC. Dans les zones de fort relief, le PVC est étiré davantage et s’amincit. C’est pourquoi les sommets des montagnes sont parfois un peu plus fins et translucides que les plaines. Sur les cartes de bonne qualité, le PVC de départ est suffisamment épais pour que cet amincissement reste acceptable.
Étape 5 : finition et conditionnement
Après le thermoformage, la carte est découpée aux bonnes dimensions, les bords sont ébavurés, et un système de suspension est parfois ajouté au dos (trou de fixation, rail de suspension). Certains fabricants ajoutent un vernis de protection UV pour ralentir le vieillissement des couleurs.
La carte est ensuite emballée dans un carton rigide pour le transport. Le relief rend l’emballage plus volumineux qu’une carte plate, ce qui explique les frais de livraison parfois élevés.
L’exagération verticale en détail
L’exagération verticale mérite qu’on s’y arrête, parce que c’est le paramètre qui détermine l’aspect visuel de la carte. Sans exagération, le relief serait invisible à l’oeil nu aux échelles habituelles.
Prenons un exemple concret. Sur une carte au 1/1 000 000, 1 cm sur la carte = 10 km dans la réalité. Le Mont-Blanc (4 808 m) serait représenté par une bosse de 4,8 mm. Le Massif central (1 886 m au Puy de Sancy) ne ferait que 1,9 mm. Avec une exagération de 2, le Mont-Blanc monte à 9,6 mm et le Massif central à 3,8 mm. Avec une exagération de 3, on passe à 14,4 mm et 5,7 mm. C’est cette dernière gamme qui rend le relief spectaculaire et tactile.
Les fabricants choisissent l’exagération en fonction de l’échelle, du relief représenté et de l’effet visuel recherché. Les cartes de montagne (Alpes, Pyrénées) utilisent souvent une exagération de 1,5 à 2, parce que le relief est déjà important. Les cartes de France entière montent à 2 ou 2,5 pour que le Massif central et les Vosges restent visibles à côté des Alpes.
Évolution des techniques

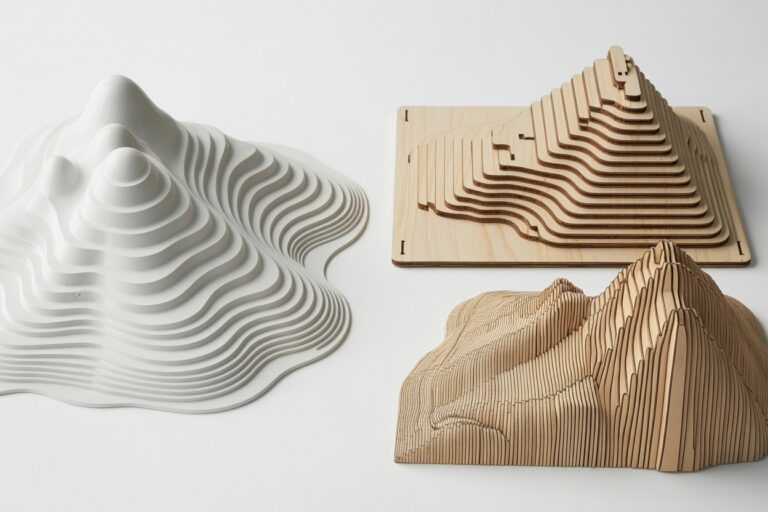

Le thermoformage PVC reste la technique dominante, mais d’autres approches émergent. La découpe laser du bois (couche par couche) produit des cartes artisanales avec un aspect chaleureux. L’impression 3D (résine ou filament) permet des prototypes et des petites séries sur mesure. Ces techniques sont encore marginales en volume, mais elles ouvrent des possibilités pour des formats et des finitions que le PVC ne permet pas.
Pour un tour complet des technologies, consulte mon article sur les cartes en relief 3D : thermoformage, bois et nouvelles technologies. Et pour choisir ta carte en fonction de ces critères de fabrication, reviens au guide pour choisir ta carte en relief.
Questions fréquentes
Pourquoi les montagnes sont-elles parfois plus fines que les plaines sur une carte en relief ?
C’est lié au thermoformage. Le PVC s’étire quand il épouse le relief, et les zones de fort dénivelé subissent un étirement plus important. Le PVC y est donc plus fin. Sur les cartes de qualité, l’épaisseur initiale du PVC compense cet effet. Sur les cartes d’entrée de gamme, les sommets peuvent devenir quasi translucides.
Le moule est-il réutilisable ?
Oui, un moule peut servir à produire des milliers de cartes. C’est d’ailleurs ce qui rend le thermoformage économique pour les séries moyennes et grandes. Le coût du moule est amorti sur la production. C’est aussi pourquoi les cartes de régions peu demandées sont rares : le coût du moule ne se justifie pas pour de petites séries.
La carte imprimée est-elle déformée par le thermoformage ?
Oui, et c’est prévu. La cartographie est pré-déformée avant impression pour compenser l’étirement du thermoformage. Les zones de montagne sont imprimées légèrement comprimées, de sorte qu’une fois le PVC étiré sur le moule, les proportions sont correctes. C’est un calcul précis qui demande de l’expérience et de bons logiciels.
